OGC API - Maps¶

Público-alvo

Estudantes que estejam familiarizados com serviços web e APIs, e queiram ter uma visão geral da norma OGC API - Maps

Objetivos de Aprendizagem

Após a conclusão do módulo, os estudantes serão capazes de:

Explicar o que é a norma OGC API - Maps
Descrever o que pode ser feito com implementações da OGC API - Maps
Compreender os principais recursos oferecidos por implementações da OGC API - Maps
Compreender como recuperar uma descrição das capacidades de uma implementação da OGC API - Maps
Compreender como fazer pedidos a uma implementação da OGC API - Maps
Conseguir encontrar um endpoint da OGC API - Maps e utilizá-lo através de um cliente

Introdução¶

A OGC API - Maps é uma norma que descreve uma API que apresenta dados como mapas aplicando um estilo. A norma permite que uma aplicação cliente solicite mapas como imagens, ou altere parâmetros como tamanho e sistemas de referência de coordenadas no momento do pedido, tornando-a amigável para programadores e facilmente compreensível por programadores sem experiência geoespacial.

Note

Este módulo de tutorial não tem a intenção de substituir a própria norma OGC API - Maps - Part 1: Core. O tutorial foca-se intencionalmente num subconjunto de capacidades com o propósito de ser uma iniciação à utilização da norma. Consulte a norma OGC API - Maps - Parte 1: Core para mais detalhes.

Antecedentes¶

História

O trabalho da norma OGC API - Maps começou em 2019. Foi desenvolvido em relação à OGC API - Tiles para
suportar tanto mapas dinâmicos como tiles de mapas.

Versões

A versão 1.0.0 da **OGC API - Maps - Part 1: Core** é a versão atual mais recente

Suite de testes

Atualmente não existem suites de testes implementadas; uma vez implementadas elas estarão disponíveis no OGC Validator.

Implementações

As implementações podem ser encontradas na [página de implementações](https://github.com/opengeospatial/ogcapi-maps/blob/master/implementations.adoc).

Utilização¶

Relação com outras normas¶

A Norma de Interface Web Map Service da OGC (WMS): A norma WMS é de longa data e é, sem dúvida, a norma da OGC mais conhecida e utilizada.

Visão geral dos Recursos¶

A OGC API - Maps - Parte 1: Core define os recursos listados na tabela seguinte.

Note

Este aprofundamento foca-se na Classe de Requisitos "Collection Maps" da OGC API - Maps. "Dataset Maps" não está incluído de momento.

Recurso	Método	Caminho	Finalidade
Página de aterragem	GET	/	Este é o recurso de nível superior, que serve como ponto de entrada.
Declaração de conformidade	GET	/conformance	Este recurso apresenta informação sobre a funcionalidade que está implementada pelo servidor.
Definição da API	GET	/api	Este recurso fornece metadados sobre a própria API. Note que o uso de /api no servidor é opcional e a definição da API pode estar alojada num servidor completamente separado.
Coleções	GET	/collections	Este recurso lista as coleções que são oferecidas através da API.
Coleção	GET	/collections/{collectionId}	Este recurso descreve a coleção identificada no caminho.
Mapas de coleção no estilo predefinido	GET	/collections/{collectionId}/map	Este recurso apresenta o mapa associado à coleção usando o estilo predefinido.
Mapas de coleção	GET	/collections/{collectionId}/styles/{styleId}/map	Este recurso apresenta o mapa associado à coleção usando um estilo aplicável.

Exemplo¶

Este servidor de demonstração publica dados geoespaciais através de uma interface que está em conformidade com a OGC API - Maps.

Um exemplo de pedido que pode ser usado para recuperar dados da coleção MapServer WMS demo é https://demo.pygeoapi.io/master/collections/mapserver_world_map/map?f=png

Note que, dado o âmbito e propósito da OGC API - Maps, a resposta ao pedido é uma imagem PNG bruta e não dados crus.

Recursos¶

Página de Aterragem¶

Como a OGC API - Maps usa a OGC API - Common como bloco de construção, consulte o aprofundamento da OGC API - Features para uma explicação detalhada de um exemplo de implementação.

Declarações de Conformidade¶

Como a OGC API - Maps usa a OGC API - Common como bloco de construção, consulte o aprofundamento da OGC API - Features para uma explicação detalhada de um exemplo de implementação.

Definição da API¶

Como a OGC API - Maps usa a OGC API - Common como bloco de construção, consulte o aprofundamento da OGC API - Features para uma explicação detalhada de um exemplo de implementação.

Coleções¶

Como a OGC API - Maps usa a OGC API - Common como bloco de construção, consulte o aprofundamento da OGC API - Features para uma explicação detalhada de um exemplo de implementação.

As descrições de coleção da OGC API - Maps fornecem uma série de propriedades opcionais, incluindo:

tipo de dados: uma descrição dos dados subjacentes fornecidos pelo mapa (vetorial, cobertura, mapa)
denominador de escala mínimo e máximo: denominador de escala mínimo e máximo para utilização da coleção como mapa

Abaixo está um excerto da resposta ao pedido https://demo.pygeoapi.io/master/collections?f=json.

{
  "id": "mapserver_world_map",
  "title": "MapServer demo WMS world map",
  "description": "MapServer demo WMS world map",
  "keywords": [
    "MapServer",
    "world map"
  ],
  "links": [
    {
      "type": "text/html",
      "rel": "canonical",
      "title": "information",
      "href": "https://demo.mapserver.org",
      "hreflang": "en-US"
    },
    {
      "type": "application/json",
      "rel": "root",
      "title": "The landing page of this server as JSON",
      "href": "https://demo.pygeoapi.io/master?f=json"
    },
    {
      "type": "text/html",
      "rel": "root",
      "title": "The landing page of this server as HTML",
      "href": "https://demo.pygeoapi.io/master?f=html"
    },
    {
      "type": "application/json",
      "rel": "self",
      "title": "This document as JSON",
      "href": "https://demo.pygeoapi.io/master/collections/mapserver_world_map?f=json"
    },
    {
      "type": "application/ld+json",
      "rel": "alternate",
      "title": "This document as RDF (JSON-LD)",
      "href": "https://demo.pygeoapi.io/master/collections/mapserver_world_map?f=jsonld"
    },
    {
      "type": "text/html",
      "rel": "alternate",
      "title": "This document as HTML",
      "href": "https://demo.pygeoapi.io/master/collections/mapserver_world_map?f=html"
    },
    {
      "type": "image/png",
      "rel": "http://www.opengis.net/def/rel/ogc/1.0/map",
      "title": "Map as png",
      "href": "https://demo.pygeoapi.io/master/collections/mapserver_world_map/map?f=png"
    }
  ],
  "extent": {
    "spatial": {
      "bbox": [
        [
          -180,
          -90,
          180,
          90
        ]
      ],
      "crs": "http://www.opengis.net/def/crs/OGC/1.3/CRS84"
    }
  }
}

Note

Uma representação HTML pode ser vista se alterar para f=html ou não especificar o parâmetro f ao trabalhar através de um navegador web.

Na matriz links, note a ligação com a relação de ligação (rel) http://www.opengis.net/def/rel/ogc/1.0/map. Esta ligação informa o cliente de que a ligação é uma interface da OGC API - Maps que fornece um mapa predefinido (href) ou um mapa com vários parâmetros de consulta aplicados.

Coleção¶

Como a OGC API - Maps usa a OGC API - Common como bloco de construção, consulte o aprofundamento da OGC API - Features para uma explicação detalhada de um exemplo de implementação, bem como a descrição das Coleções.

Para inspecionar a coleção específica, execute o pedido https://demo.pygeoapi.io/master/collections/mapserver_world_map?f=json.

Mapas de coleção no estilo predefinido¶

Vamos gerar um mapa a partir da coleção usando a ligação no excerto acima:

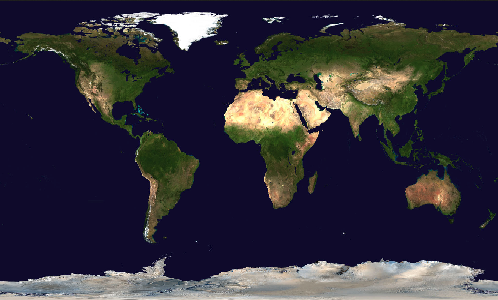

https://demo.pygeoapi.io/master/collections/mapserver_world_map/map

imagem

O pedido acima pede ao servidor OGC API - Maps para gerar um mapa predefinido, conforme determinado pelo servidor. Neste caso, o predefinido é um mapa do mundo com uma largura de 500 pixels e altura de 300 pixels.

Podem ser adicionados parâmetros adicionais à URL do mapa com largura, altura e área de interesse específicos.

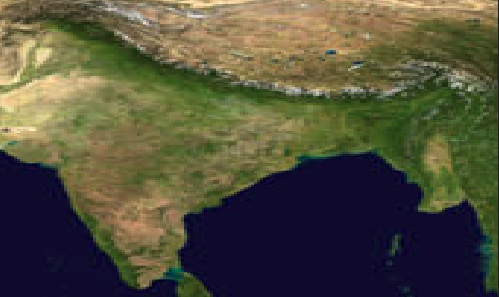

Para recortar o mapa para uma área de interesse desejada (por exemplo, a Índia), utilize o parâmetro bbox:

https://demo.pygeoapi.io/master/collections/mapserver_world_map/map?f=png&bbox=69,7,99,37

Para ajustar as dimensões do mapa, utilize os parâmetros width e height:

https://demo.pygeoapi.io/master/collections/mapserver_world_map/map?f=png&bbox=69,7,99,37&width=800&height=600

imagem

Mapas de coleção¶

Para demonstrar uma implementação da OGC API - Maps, este servidor de demonstração fornece uma lista de estilos para um dado conjunto de dados em https://test.cubewerx.com/cubewerx/cubeserv/demo/ogcapi/Foundation/collections/gtopo30/styles?f=json.

Cada estilo dentro da coleção pode, em seguida, ser solicitado como mapa, da seguinte forma (usando os estilos colorShaded e desaturated):

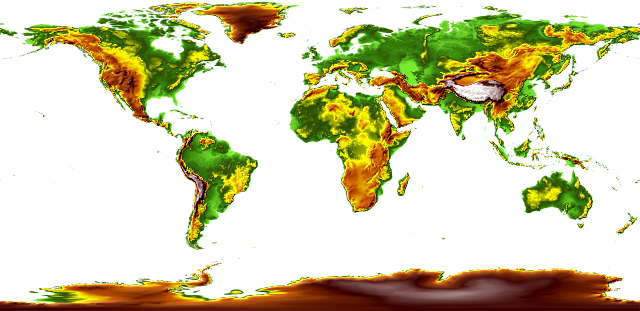

https://test.cubewerx.com/cubewerx/cubeserv/demo/ogcapi/Foundation/collections/gtopo30/styles/colorShaded/map

imagem

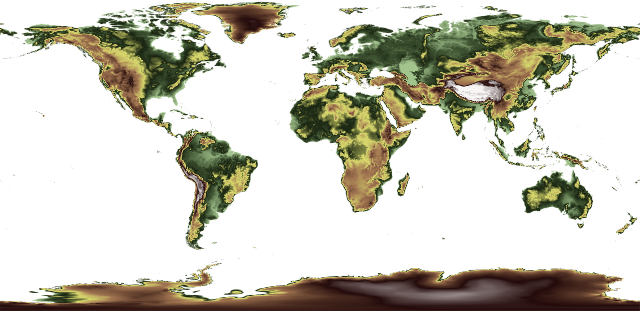

https://test.cubewerx.com/cubewerx/cubeserv/demo/ogcapi/Foundation/collections/gtopo30/styles/desaturated/map

imagem

Resumo¶

A norma OGC API - Maps descreve uma API que apresenta dados como mapas aplicando um estilo. Este aprofundamento proporcionou uma visão geral da norma e dos vários Recursos e endpoints que são suportados.
